【2011.06.07】
LED点灯回路のトラブルシューティング
文責:八重樫 和之 (2011年6月 7日)
カテゴリ:

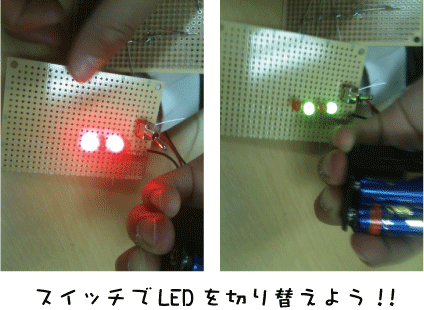

前回、複数のLED点灯回路に問題があったS井くん(小学校5年生、ものづくり講座8ヶ月)。 前回製作した回路のどこがおかしいかを一つひとつ確認していきました。 配線やLEDの向きなどを調べて言った結果、最終的に電源電圧が不足していることがわかりました。 そのため、電池を交換することで25個中、23個までLEDが点灯しました。 なお、残りの2個は配線ミスによるものでした。これらの問題を解決し複数のLED点灯回路を完成させました。 次は、2色のLEDをスイッチで切り替える課題に取り組みました。こちらはトグルスイッチを上手に活用し、写真のように難なく回路を完成させました。 このように、LED点灯回路について、だいぶ上達したようです。
