エミッタ接地増幅回路の製作

文責：八重樫 和之 （2012年4月 4日） カテゴリ：

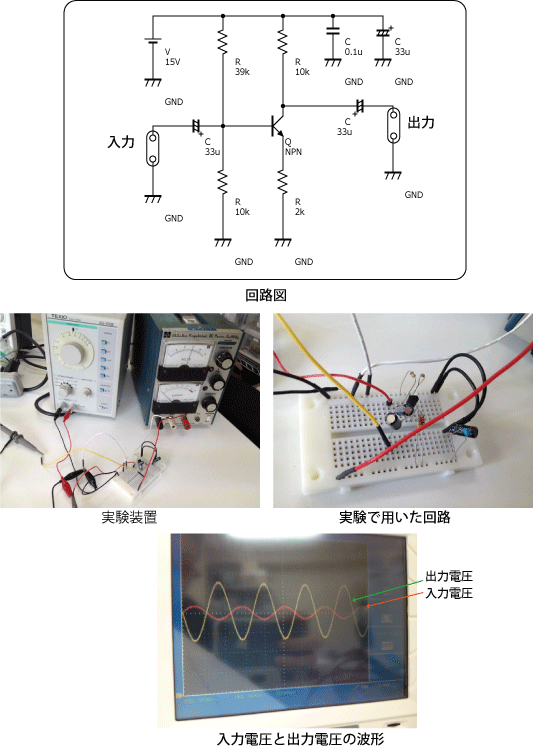

トランジスタによる増幅回路の製作と動作チェックを行った。 今回は、トランジスタのベース端子が入力、コレクタ端子が出力、エミッタ端子がグラウンドという、 エミッタ接地増幅回路を制作した。 コレクタ端子につながった抵抗とエミッタ端子につながった抵抗の比によって、入力電圧を何倍に増幅して出力するかが決まる。 今回の回路では、入力電圧を5倍に増幅した。


参考文献

トランジスタ回路の設計[単行本](鈴木雅臣 著)
