ニクロム線を使った温度制御装置の性能
文責：佐瀬 一弥 （2009年12月 9日）
カテゴリ：佐瀬日記(33)
安全に温泉卵をつくることができ、
講座でも作れるシンプルな温度制御装置の
形態を検討中である。今回はニクロム線で
直接水を温めるもの。
陶器に耐熱性の接着剤で
ニクロム線を貼り付け、100Vの交流を
コンセントから供給する。
ニクロム線(φ0.4、L5m)の抵抗は55.5Ωであり、消費電力は180W。
温度の測定は、温度センサICをラップで包んで防水したもの
を用いる。
今回は特に接着剤(セメダイン 耐火パテ)の耐水性と
ニクロム線の耐熱性、70度まで温度を上げるのに
かかる時間に着目する。
結果
ニクロム線で直接熱した水と、ガラス瓶で隔てて 間接的に熱した水の温度を測定した。

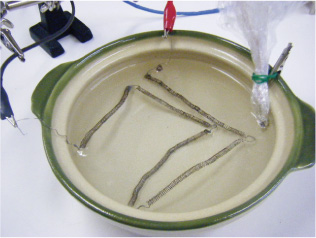

直接熱する実験装置

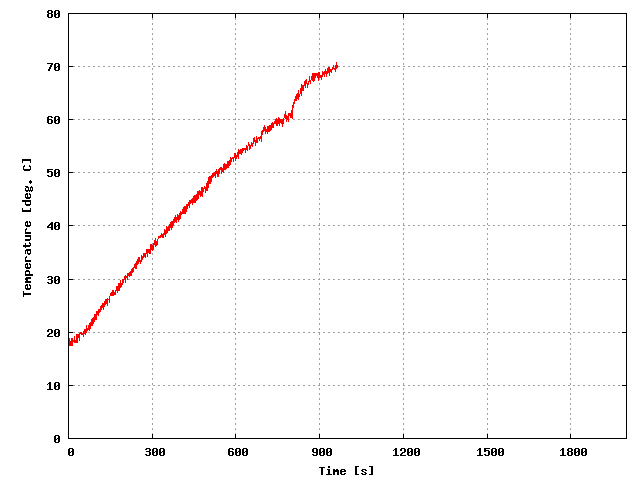

直接熱した場合の温度変化

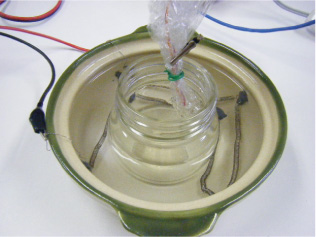

ガラス瓶を隔てて熱する実験装置

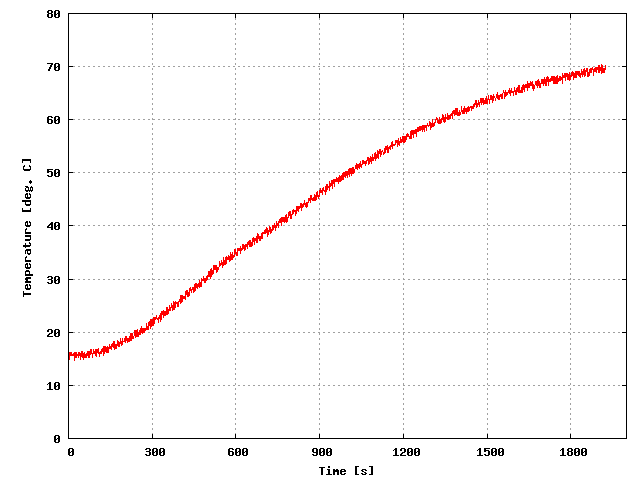

ガラス瓶を隔てて熱した場合の温度変化
・耐火パテは水でくずれた。
・ニクロム線は水につけている限り、
赤く発光することはなかった。
・直接熱すると16分、ガラス瓶越しでは32分ほどで70度に達した。
・ニクロム線は空気にさらしても発光しなかったので、
180Wでは空気中でも断線の可能性は少なそう。
