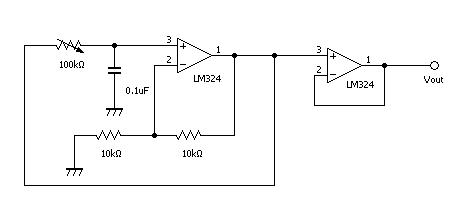

ボリュームを回転することにより、周波数を変化することができる方形波生成回路の回路図。 オペアンプLM324には9V電池で正負の両電源を供給。
周波数可変方形波生成回路
出力信号をスピーカーにつないで音に変換することで、周波数は音の高さとして感じられる。 また、LEDにつないで高速に点滅する光に変換すると、周波数はLEDを素早く移動させたときの光の残像の長さとして感じることができる。
光の残像
