【2010.11.19】
球と直方体の自在に描画しよう!

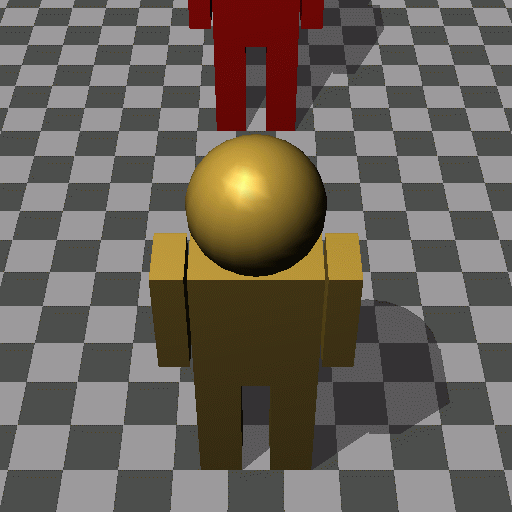

パソコンの中に思い通りの描画するためには、単にプログラミングの能力があるだけでは足りません。 球や直方体などのオブジェクトを配置する際には特に、3次元空間での認識能力が必要になります。 次の図は、空間認識能力を鍛えるための課題です。


C++言語のサンプル

直方体の描画関数の引数

drowCuboid( x方向の幅, y方向の幅, z方向の幅, x座標, y座標, z座標, 色の指定)

直方体の描画関数の定義

void drowCuboid(double a, double b, double c, double x, double y, double z, MaterialStruct color){
  GLdouble vertex[][3] = {
      { -a/2.0, -b/2.0, -c/2.0 },
      {  a/2.0, -b/2.0, -c/2.0 },
      {  a/2.0,  b/2.0, -c/2.0 },
      { -a/2.0,  b/2.0, -c/2.0 },
      { -a/2.0, -b/2.0,  c/2.0 },
      {  a/2.0, -b/2.0,  c/2.0 },
      {  a/2.0,  b/2.0,  c/2.0 },
      { -a/2.0,  b/2.0,  c/2.0 }
    };
  int face[][4] = {//面の定義
      { 3, 2, 1, 0 },
      { 1, 2, 6, 5 },
      { 4, 5, 6, 7 },
      { 0, 4, 7, 3 },
      { 0, 1, 5, 4 },
      { 2, 3, 7, 6 }
    };
  GLdouble normal[][3] = {//面の法線ベクトル
    { 0.0, 0.0, -1.0 },
    { 1.0, 0.0, 0.0 },
    { 0.0, 0.0, 1.0 },
    {-1.0, 0.0, 0.0 },
    { 0.0,-1.0, 0.0 },
    { 0.0, 1.0, 0.0 }
  };
  glPushMatrix();
    glMaterialfv(GL_FRONT, GL_AMBIENT, color.ambient);
    glMaterialfv(GL_FRONT, GL_DIFFUSE, color.diffuse);
    glMaterialfv(GL_FRONT, GL_SPECULAR, color.specular);
    glMaterialfv(GL_FRONT, GL_SHININESS, &color.shininess);
    glTranslated( x, y, z);//平行移動値の設定
    glBegin(GL_QUADS);
    for (int j = 0; j < 6; ++j) {
      glNormal3dv(normal[j]); //法線ベクトルの指定
      for (int i = 0; i < 4; ++i) {
        glVertex3dv(vertex[face[j][i]]);
      }
    }
    glEnd();
  glPopMatrix();
}

色の定義

struct MaterialStruct {
 GLfloat ambient[4];
 GLfloat diffuse[4];
 GLfloat specular[4];
 GLfloat shininess;
};
//////////////////////////////////////////
//ruby(ルビー)
MaterialStruct ms_ruby  = {
 {0.1745,   0.01175,  0.01175,   1.0},
 {0.61424,  0.04136,  0.04136,   1.0},
 {0.727811, 0.626959, 0.626959,  1.0},
 76.8};
