【2010.01.21】
 デジタル電光掲示板製作1

文責:松永 大樹 (2010年1月23日) カテゴリ:体験編(180)

本日はオルゴールを卒業しデジタル電光掲示板製作に取り組みました。 はんだ付けも数回目になり徐々に上手になってきたことを実感します。特に大きな失敗もなく順調な滑り出しと言えると思います。 これから2、3回でデジタル電光掲示板製作を行きます。回路の復習と共にデバッグの方法を確認しながら進めていけるといいです。

===今回の作業内容===

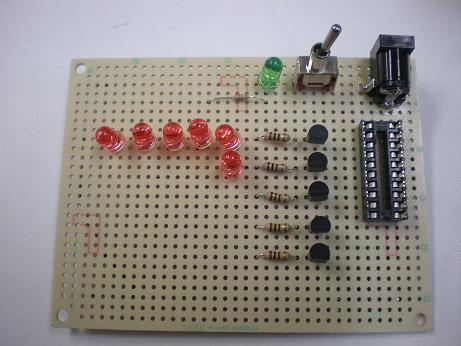

  • ・DCジャックの取り付け
  • ・スイッチオン時に光る発光ダイオードの回路製作
  • ・トランジスタ・抵抗・発光ダイオードの取り付け

===反省===

  • ・回路の全体像を見て抵抗の足等を切って無駄にしないように組む
  • ・発光ダイオードの基盤に入る程度に差異が生じる。基準を決めて美しく見えるように配置する
