【2010.08.17】
夏休み講座Dコース2日目

文責:松永 大樹 (2010年8月17日) カテゴリ:体験編(180)

Dコース2日目です。

今日からいよいよオルゴール作りに入っていきます。オルゴールの設計図とも言える回路図を読み取って本体の完成を目指します。まずは回路図を読む基礎である回路図記号を覚えてから、少しずつ回路に慣れていきます。

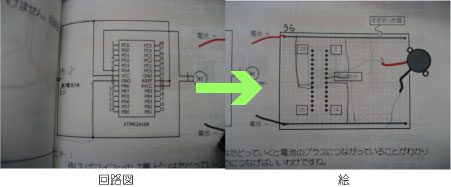

回路図と実際の回路の対応をつける練習を行い、最後にはオルゴールの回路図を読み取ります。「マイコンの7番ピンが電池の+に繋がっているから」とひとつひとつ読み取って線で結んでいきます。落ち着いて何処と何処が繋がっているかを考えれば、難しすぎるということはないと思います。
しっかり読んで自信をもって挑戦してみましょう。
