【2010.10.28】
抵抗とLEDの関係

文責:松永 大樹 (2010年10月28日) カテゴリ:基礎編(351)

今日は2人がLEDライト製作に向けて習得編と課題編に取り組みました.


下の図はLEDの回路と格闘するSくんの図.LEDライト製作に向けて先生の指導の助言なしでLED点灯回路を作ってみました.電気が流れ過ぎないように抵抗を用意するところまでは完璧だったのですが,その先から少し繋ぎ方を間違えたようです.

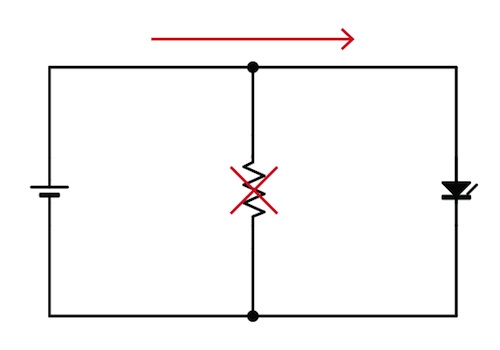

抵抗をLEDを一緒に繋いで電気の調整役を任せるはず..が抵抗とLEDを並べて配置してしまったために電気は直接LEDの方へ流れてしまったようです.

Sくんはその後回路図で繋ぎ方を考えてあっと言う間に修正してくれました.勉強になる間違いでしたね.
