【2010.03.04】
モータードライバを作り直そう！！

文責：八重樫 和之 （2010年3月 4日） カテゴリ：応用編(156)

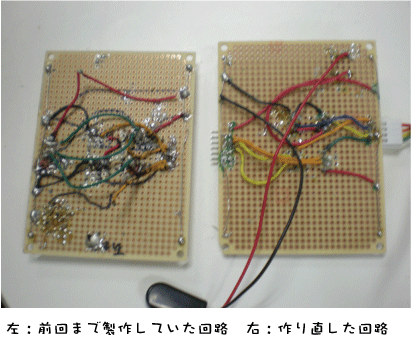

マイコンカーを製作中のM川さん(ものづくり講座10ヶ月,小学校4年生)。 今日は前回までに完成させたモータードライバ回路の起動チェックを行いました。 しかし、モーターは回りません。 回路を見ると、図のように半田の量が多く、配線が汚くなってしまっています これを直すと、基板を焦がしまた別のショートが発生するなどの問題が予想されます。 そこで、今回は半田の量に注意して新たに回路を作りなおしました。 M川さんは今まで1ヶ月以上掛かっていたモータードライバ回路を、今回２時間で作りました。 片側のモーターまでは回るようになったので、もう少しで回路完成です。
