【2010.04.15】
マイコンカー作成3回目

文責:山崎 藍 (2010年4月15日) カテゴリ:応用編(156)

今回はISP、モータードライバ、センサーをつなぎ終わり、
三端子レギュレータとコンデンサー二個からなる回路を作りました。
一枚目の基盤はあとスイッチを付けるだけで完成です。

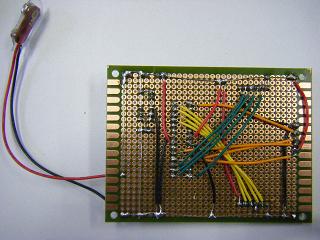

写真は裏側からなので少しわかりづらいですが、マイコンのソケットの
位置があまりよくなかったようで、スイッチ等を付けるスペースが狭くなって
しまいました。今後は出来上がりのことも考えて作り始めようと思います。

今回の作業

・ISP、モータードライバ、センサーの接続
・レギュレータ、コンデンサ取り付け

今回の反省

・レギュレータの方向を間違えたので今後はよく確認する
