LEDにつなぐ抵抗の求め方2

文責:佐瀬 一弥 (2010年5月12日) カテゴリ:佐瀬日記(33)

LEDにつなぐ抵抗値の求め方

LEDにつなぐ抵抗値の求め方の続き。



図1 回路図

一般的にはダイオードの電圧-電流特性V_LED=f(I_LED)を調べて、LEDに直列につないだ負荷と電源から負荷曲線を引き、 その交点からV_LEDとI_LEDを求める。
上の回路図では、LEDのデータシートから電圧-電流特性V_LED=f(I_LED)を調べ、つなげる抵抗にオームの法則を適用して、負荷曲線の 式V_R=V_s-IRを得る。電圧-電流特性と負荷曲線のグラフの交点を調べればよい。

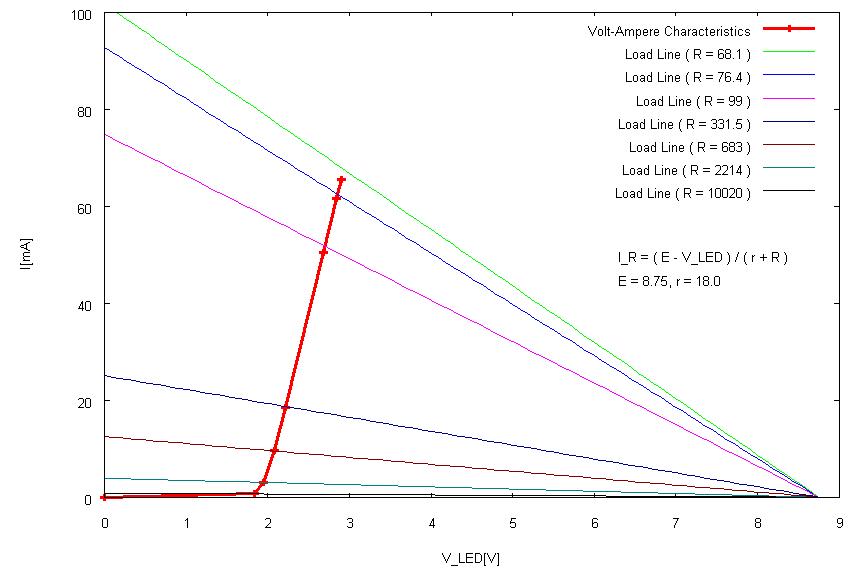

図2はLEDにつなぐ抵抗値の求め方で測定した、 LEDの電圧-電流特性と、電池の内部抵抗を考慮して求めた負荷曲線のグラフ。グラフの交点が測定点と近い点になっていることが確認できる。


図2 測定した電圧-電流特性と、負荷曲線
r:電池の内部抵抗[Ω]、E:電池の定電圧源[V]、I_R:オームの法則で求められる抵抗に流れる電流[A]

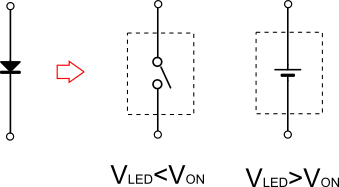

実用上はダイオードを図3のような等価回路に近似する。ダイオードはある電圧を境に急激に電流が流れだすので、その電圧値V_onをしきい値としている。図3のように近似した場合、電圧-電流特性と負荷曲線のグラフは図4のようにかける。


図3 ダイオードの等価回路

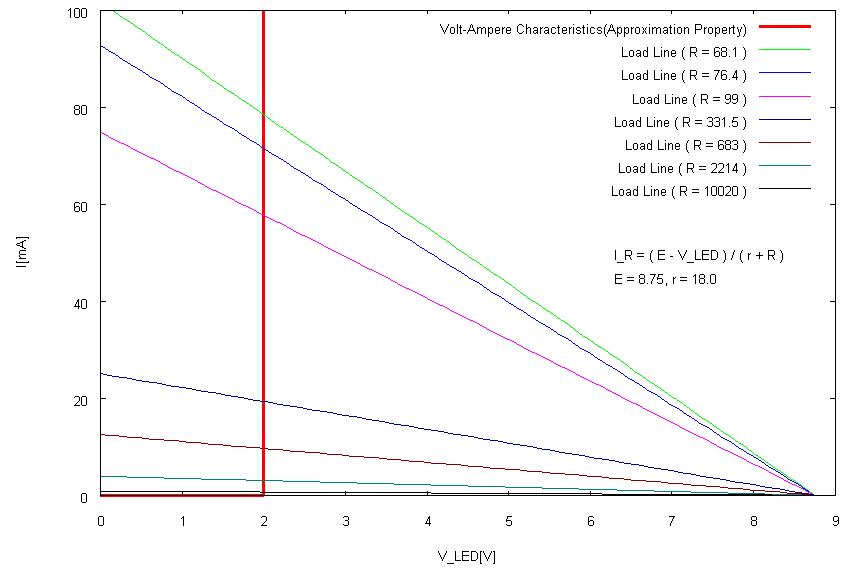

図4 近似した電圧-電流特性と、負荷曲線

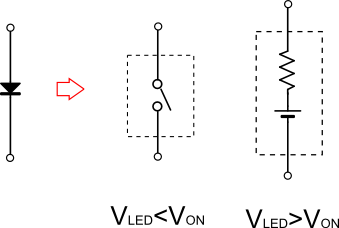

LEDにつなぐ抵抗値の求め方ではLEDを図5のように近似し、内部抵抗が LEDの電圧値の変動の原因であると考えた。これは電圧-電流特性をV_LED=V_on付近で1次近似したものととらえることもできる。

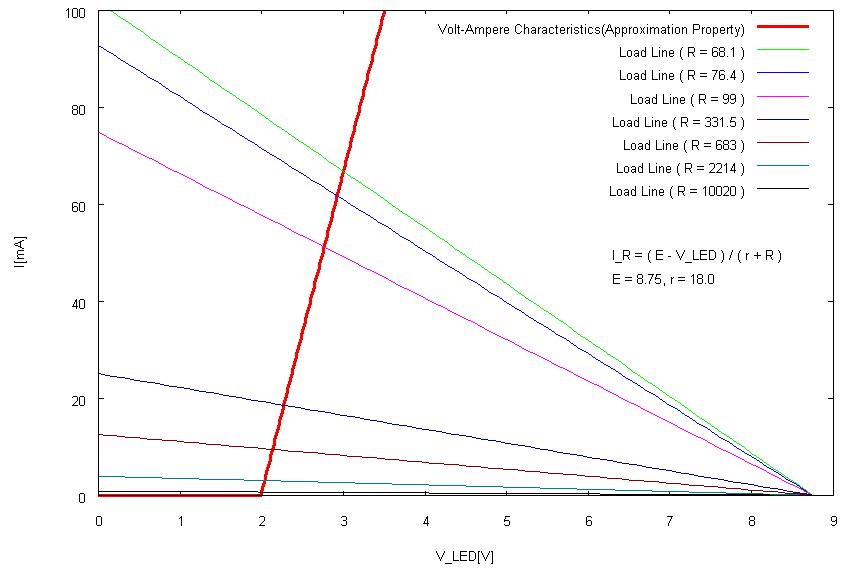

図5のように近似した場合は、電圧-電流特性と負荷曲線のグラフは図6のようにかける。


図5 ダイオードの等価回路2


図6 LEDを図5のように近似した電圧-電流特性と、負荷曲線
