本稿では新しいWEBページ用の言語であるHTML5＋WebGLを利用して、ウェブブラウザ上で、物理シミュレーションの計算と描画をリアルタイムに実行する「物理シミュレータ」の作成までの手順を記述します。本稿では、物理シミュレータの例として、任意の初期条件に対する２重振り子の時間発展を４次のルンゲクッタ法を計算する「２重振子シミュレータ」を構築します。また、本稿では WebGL を簡単に利用することができるWebGLライブラリとして著名な Three.js を用いています。物理や工学とは無関係に、初めて Three.js を利用する人がチュートリアルとしても利用できることも意図しております。パート１では、主に Three.js の使い方について触れました。パート２では、拘束力のある運動の代表例である単振子を取り上げ、物理演算結果のリアルタイム描画＋物理量の時間発展の様子をグラフ化します。（※）グラフ描画はflotr2 というJavascriptライブラリを利用します。

仮想物理実験室の構築
- 床の描画
- サンプル４：tutorial4.html（仮想物理実験室）
支柱・おもり・ひもの描画
ニュートンの運動方程式
- ニュートンの運動方程式とは？
- 単振子の運動方程式
微分方程式の数値解計算アルゴリズム（４次のルンゲクッタ法）の実装
インターフェースの実装（物理量の出力とボタンと設置）

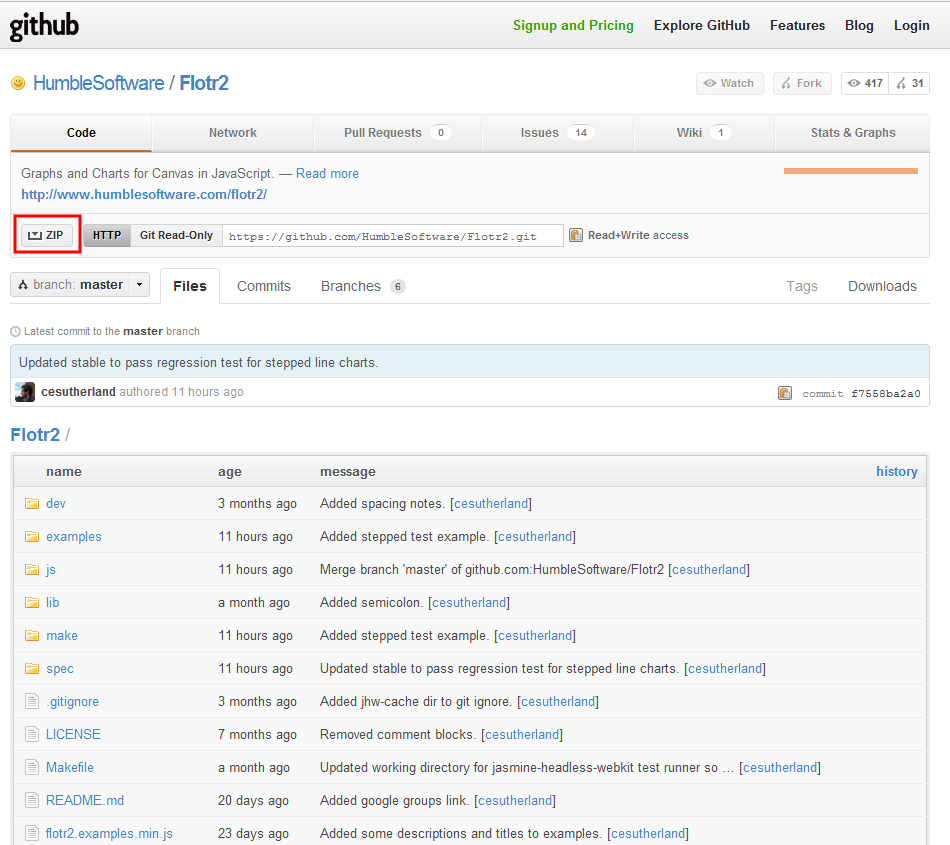

グラフの描画（Javascript ライブラリ flotr2 の使い方）

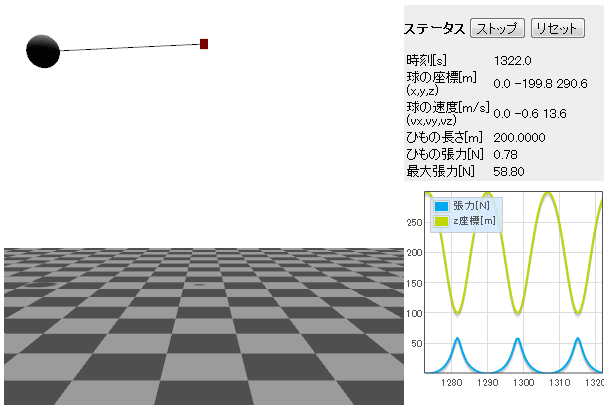

物理量のリアルタイムグラフ描画
おまけ

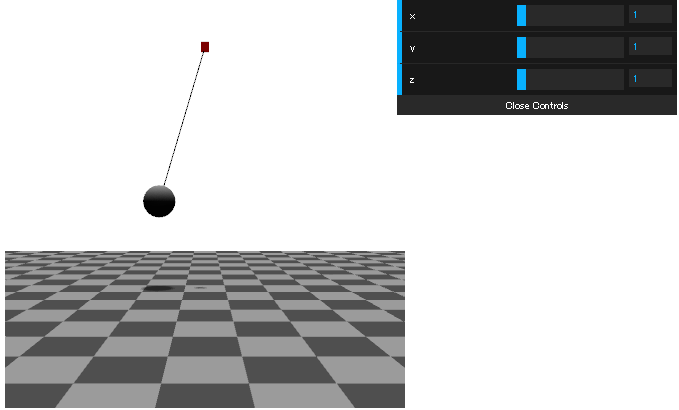

- GUIによるパラメータの変更（dat.gui の利用）

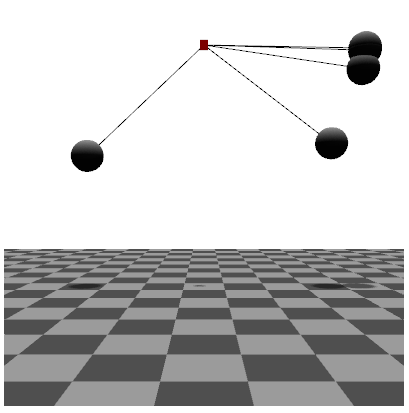

- Ballクラスのオブジェクトの配列化

パート３（すべて表示）

仮想物理実験室の構築

仮想物理実験室となる以下のような３次元空間を WebGLのJavascript ライブラリである Three.jsを利用して準備します。

Three.jsにて２重振り子シミュレータを作成する上で必要な物体は、

(1) 支柱を表す直方体　→　５．立方体の宣言とシーンへの追加
(2) 床を表す平面　→　少しだけ応用（平面と球の追加）
(3) 振り子のおもりを表す球　→　少しだけ応用（平面と球の追加）
(4) 振り子のひもを表す線　→　未学習

です。この物体の追加は

０．キャンバスの額縁の準備
１．Three.js の初期化（initThree()）
２．カメラの準備（initCamera()）
３．シーンの準備（initScene()）
４．光源の準備（initLight()）
５．物体の準備（initObject()）
６．レンダリングの実行（threeStart()）

の５番目（物体の準備）の関数に追加します。

床の描画

仮想物理実験室の市松模様の床となる平面を描画します。平面の描画はパート１の少しだけ応用（平面と球の追加）で実装したとおりですが、２種類の色のサイズ50の正方形を縦横21×21個交互に配置します。

//床の描画
var n_yuka = 10, yuka_w = 50;
for(var i=-n_yuka; i<=n_yuka ; i++){
  for(var j=-n_yuka; j<=n_yuka ; j++){
    if((i+j)%2==0) var plane = new THREE.Mesh(
          new THREE.PlaneGeometry(yuka_w, yuka_w, 1, 1),
          new THREE.MeshLambertMaterial({color: 0x999999}));
      else var plane = new THREE.Mesh(
          new THREE.PlaneGeometry(yuka_w, yuka_w, 1, 1),
          new THREE.MeshLambertMaterial({color: 0x4d4d4d}));
    plane.position.x = j*yuka_w;
    plane.position.y = i*yuka_w;
    plane.receiveShadow = true;
    scene.add(plane);
  }
}

ただし、「n_yuka」と「yuka_w」は縦と横の個数と正方形の一辺の大きさです。

サンプル４：tutorial4.html（仮想物理実験室）

仮想物理実験室の市松模様の床＋カメラ位置の移動（マウスドラック、ホイール）を実装しています。

<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>Three.js チュートリアル４：仮想物理実験室</title>
<script src="Three.js"></script>
<style>
div#canvas-frame{
  border: none;
  cursor: pointer;
  width: 400px;
  height: 400px;
  background-color: #FFFFFF;
}
</style>
<script>
  var width, height;
  var renderer;
  function initThree() {
    width = document.getElementById('canvas-frame').clientWidth;
    height = document.getElementById('canvas-frame').clientHeight;
    renderer = new THREE.WebGLRenderer({antialias: true});
    renderer.setSize(width, height);
    document.getElementById('canvas-frame').appendChild(renderer.domElement);
    renderer.setClearColorHex(0xFFFFFF, 1.0);
    renderer.shadowMapEnabled = true;//影をつける（１）
  }
  var camera;
  function initCamera() {
    camera = new THREE.PerspectiveCamera( 45 , width / height , 1 , 10000 );
    camera.up.x = 0;
    camera.up.y = 0;
    camera.up.z = 1;
    camera.position.set(500,0, 100);
  }
  var scene;
  function initScene() {
    scene = new THREE.Scene();
  }
  var light, light2;
  function initLight() {
    light = new THREE.DirectionalLight(0xFFFFFF, 1.0, 0);
    light.position.set( 20, 20, 1000 );
    light.castShadow = true;
    scene.add(light);

    light2 = new THREE.AmbientLight(0x777777);
    scene.add(light2);
  }
  var plane;
  function initObject(){
    //床の描画
    var yuka_n = 10, yuka_w = 50;//床の個数とサイズ
    for(var i=-yuka_n; i<=yuka_n ; i++){
      for(var j=-yuka_n; j<=yuka_n ; j++){
        if((i+j)%2==0) var plane = new THREE.Mesh(
              new THREE.PlaneGeometry(yuka_w, yuka_w, 1, 1),
              new THREE.MeshLambertMaterial({color: 0x999999}));
        else var plane = new THREE.Mesh(
              new THREE.PlaneGeometry(yuka_w, yuka_w, 1, 1),
              new THREE.MeshLambertMaterial({color: 0x4d4d4d}));
        plane.position.x = j*yuka_w;
        plane.position.y = i*yuka_w;
        plane.receiveShadow = true;
        scene.add(plane);
      }
    }
  }
  function loop() {
    camera.lookAt( {x:0, y:0, z:100 } );
    renderer.clear();
    renderer.render(scene, camera);
    window.requestAnimationFrame(loop);
  }
  var down = false;
  var sy = 0, sz = 0;
  window.onmousedown = function (ev){  //マウスダウン
    if (ev.target == renderer.domElement) {
      down = true;
      sy = ev.clientX; sz = ev.clientY;
    }
  };
  window.onmouseup = function(){       //マウスアップ
    down = false;
  };
  window.onmousemove = function(ev) {  //マウスムーブ
    var speed = 2;
    if (down) {
        if (ev.target == renderer.domElement) {
        var dy = -(ev.clientX - sy);
        var dz = -(ev.clientY - sz);
        camera.position.y += dy*speed;
        camera.position.z -= dz*speed;
        sy -= dy;
        sz -= dz;
      }
    }
  }
  window.onmousewheel = function(ev){//マウスホイール
    var speed = 0.2;
    camera.position.x += ev.wheelDelta * speed ;
  }
  function threeStart() {
    initThree();
    initCamera();
    initScene();
    initLight();
    initObject();
    loop();
  }
</script>
</head>

<body onload="threeStart();">
<div id="errer"></div>
<div id="canvas-frame"></div>
</body>
</html>

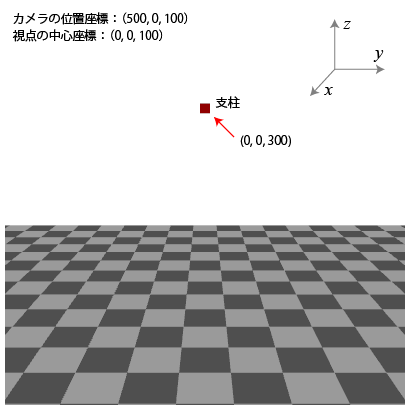

実行結果

マウスドラックで視点を移動することができます
（※マウスホイールも実装していますが、ウィンドウスクロールしてしまうため確認できません。）

支柱・おもり・ひもの描画

２重振り子を構成する、支柱、おもり、ひもを直方体、球、直線をそれぞれ用いて表現します。その際に支柱や球をわかりやすく管理するために、それぞれ「クラス」を定義し、位置座標などをクラスのプロパティとして利用することにします。

Javascript におけるクラス

Javascript にてクラスの定義とクラスのインスタンスである「オブジェクト」の宣言は次のとおりです。

var クラス名 = function(a,b,c){ //クラスの定義
  this.プロパティ名1 = a;
  this.プロパティ名2 = b;
  this.プロパティ名3 = c;
}
var オブジェクト名 = new クラス名 (x, y, z); //オブジェクトの宣言

クラスと言いましたが、Javascript では C++言語のような厳格な定義はありません。上記のプロパティは、隠蔽化されているわけではなく構造体と同様に「オブジェクト名.プロパティ名」でプロパティへはで参照することができます（Javascript でもプロパティを隠蔽する方法があります）。また、クラスのメソッドは

クラス名.prototype.メソッド名 = function(引数){
	（関数の実行内容）
}

で定義します。定義したメソッドを呼び出すためには、

オブジェクト名.メソッド名(引数)

ただし、本節ではクラスを構成する重要な要素である「メソッド」は利用しないため、実質的には構造体と同じです。

PollクラスとBallクラスの定義とオブジェクトの宣言

支柱（直方体）とおもり（球）のクラスの定義とオブジェクトの宣言を行います。それぞれのプロパティとして、空間位置座標（x,y,z）を設定します。

（１）L（ひもの長さ）を宣言
（２）支柱のクラス　Pollを定義
（３）pollオブジェクトの宣言と初期化
（４）おもりのクラス　Ballを定義
（５）pollオブジェクトの宣言と初期化

  var L = 200;                                  //(1)

  var Poll = function(x,y,z){                   //(2)
    this.x = x;   this.y = y;    this.z = z;
  };
  var poll = new Poll(0,0,300);                 //(3)

  var Ball = function(x,y,z){                   //(4)
    this.x = x;   this.y  = y;   this.z = z;
  };
  var ball = new Ball(0,L,poll.z);              //(5)

ひもの描画（直線）

Three.js にて直線を描画するには、予め頂点の位置座標を「Geometry」クラスのオブジェクトに配列化しておく必要があります。支柱とおもりをつなぐ直線を描画する手順は、
（１）「Geometry」クラスのオブジェクト「geometry」を宣言
（２）「geometry」の頂点プロパティ（vertices）に支柱の位置座標を頂点として追加
（３）「geometry」の頂点プロパティ（vertices）におもりの位置座標を頂点として追加
（４）「Line」クラスのオブジェクト「line」を宣言
（５）「line」をシーンに追加
です。具体的には

  var geometry = new THREE.Geometry(); //(1)
  geometry.vertices.push( new THREE.Vertex( new THREE.Vector3( poll.x, poll.y, poll.z) ) );  //(2)
  geometry.vertices.push( new THREE.Vertex( new THREE.Vector3( ball.x, ball.y, ball.z) ) );  //(3)
  var line = new THREE.Line( geometry, new THREE.LineBasicMaterial( { color: "0x000000", linewidth: 1} ) ); //(4)
  scene.add( line );                   //(5)

と記述します。

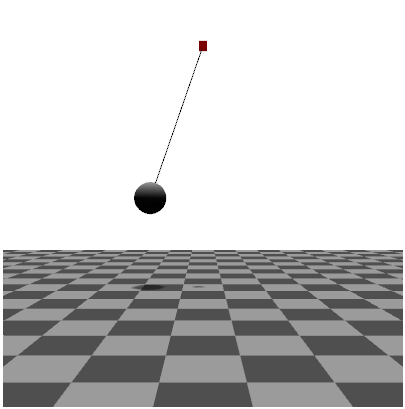

実行結果

支柱、おもり、ひもの描画が無事に終了しました。しかしまだ当然動きません。次節では、このおもりを動かすためのアルゴリズムを加えます。

ニュートンの運動方程式

ニュートンの運動方程式とは？

物体の運動の時間発展は「ニュートンの運動方程式」と呼ばれる方程式で決定されることが知られています。ニュートンの運動方程式とは

（１）「力」が加えられた物体は、力の加わった方向に「加速」する
（２）「力」が大きいほど「加速」は大きくなる
（３）「加速」の大きさは質量に反比例する

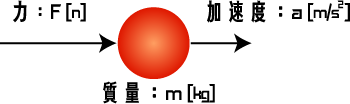

で表現することができ、日常生活でも直感的に正しいと感じられます。これを模式的に表したのが下の図です。

これを式で表すと

(1)

となり、これはニュートンの運動方程式と呼ばれます。上式の「t」は時間（単位は[s（秒）]）を表し、加速度と力は時間に依存することを明示的に表しています。ただし、力 $\mathbf{F}$ と加速度 $\mathbf{a}$ は、大きさと方向を持つ「ベクトル」です。この式は、ある時刻 t の物体に加わる力がわかれば、その瞬間の加速度が得られることを意味します。また、物体の加速度は位置の２回微分で定義されるので、

(2)

と表すことができます。つまり、加速度を２回積分することで、物体の位置 $\mathbf{r}(t)$ を計算することができることになります。

単振子の運動方程式

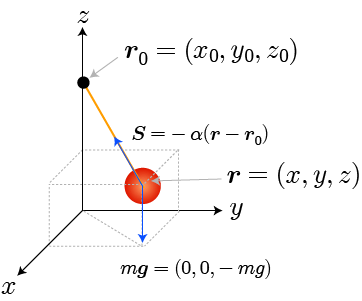

単振子とは、支柱に伸び縮みしない重さを無視することができるひもつながれたおもりのことです。単振子のおもりには、地球がおもりを引く力「重力」と糸がおもりを引く力「張力」の２つが加わっています。単振子に対する運動方程式を解くことで、単振子の時間発展を計算することができます。

上の図で、 $\mathbf{S}$ が張力、 $m\mathbf{g}$ が重力となります。この式より、単振り子の運動方程式は

(3)

となります。ここで問題なのが、重力は地上では一定値で既知であるのに対して、張力は方向は既知であるが大きさは未知であることです。つまり、「 $\alpha$ 」はその他の条件から決める必要があります。それは、紐の長さが伸び縮みしないという拘束条件です。詳細は「ラグランジュ未定乗数法を用いた球面振子のシミュレーション」に記載していますが、 $\alpha$ は

(4)

となり、単振り子の運動方程式は

(5)

と決まります。この式を何らかの方法で解くことで、物体の時間発展を計算することができます。

【物理に少し詳しい方向け説明】

一般に単振子の解析には極座標を用いますが、極座標表記では張力を計算することができません。本稿の手法は、張力を得るためにラグランジュ未定乗数法を用いています。

微分方程式の数値解計算アルゴリズム（４次のルンゲクッタ法）の実装

そもそも数値計算とは？

物体の運動を記述する微分方程式は、特別な系（条件）の場合以外は解析的に解くことができません。「解析的に解く」とは、方程式の解を導くことで、学校（小中高）では解析的に解ける問題しか扱っていません。では、解析的に解けない方程式はどうするのかというと、コンピュータを用いて数値的に解くことになります。また、数値的に解くための手順（手段）を計算アルゴリズムと呼びます。一般に、「コンピュータ・シミュレーション」とは解析的に解くことのできない物理現象を、数値的に解くことで理解することを指します。本稿の目的である「２重振り子シミュレータ」も解析的には解くことができないため、数値的に解きながら計算結果を描画することを行なっています。

数値計算の重要性はコンピュータの性能向上に伴い、どんどん増してきています。実際の「もの」を作らなくても、コンピュータ上に創った仮想世界の中でシミュレートすることでおおよその特性を知ることができるので、コンピュータの性能向上は科学・技術分野における生産性の向上に直接寄与します。つまり、産業分野おける競争力の原資となるわけです。

計算アルゴリズムと計算精度

与えられた方程式をコンピュータを用いて数値的に解く場合、有限の桁数で計算するため、精度も有限となります。真の値からのズレは計算誤差と呼ばれ、誤差が大きくなると見た目にも物理的にはあり得ない挙動を示すことになるため、実用上十分な計算精度が必要となります。計算精度を決めるのは計算アルゴリズムです（ちなみに解析解の精度は無限です）。アルゴリズムは精度が良いほど良いわけではなく、計算コストや汎用性を考慮する必要があります。一般にアルゴリズムの精度と使いやすさはトレードオフの関係にあると考えて間違いありません。

式(5)のような微分方程式を数値的に解く方法として最も一般的なのは、空間ないし時間を微小領域に分けて（差分化）逐次数値的に解く方法です。最も単純なのはオイラー法と呼ばれる精度が１次のアルゴリズムです（精度については後述します）。一般にオイラー法を用いた数値計算は精度が悪く、すぐに発散してしまいます。オイラー法に比べて、実用的な計算の精度と速度を兼ね備えかつ汎用性の高いアルゴリズムとして知られているのが４次のルンゲクッタ法 です。1900年ごろにルンゲ氏とクッタ氏によって開発された本手法は、４次の精度です。

精度の次数

オイラー法にせよ、ルンゲクッタ法にせよ、微分方程式の差分の大きさ h を小さくするほど精度が良くなりますが、その分だけ計算回数（計算時間）が増えることになります。計算アルゴリズムにはアルゴリズムの導出過程における近似に由来する精度が存在します。アルゴリズムの精度は、計算アルゴリズムから得られる数値解が、真の解のテーラー展開と比較して第何項目まで一致するかで表現し、この項数のこと次数と言います。つまり、オイラー法は１次の精度なので、テーラー展開の１次までは真の解と一致するのに対して、ルンゲクッタ法は４次の精度なのでテーラー展開の４次までは真の解と一致することを保証しています。一見、１次と４次では大した差が内容に思えます。本稿で計算する２重振り子の時間間隔は 0.001 と設定しているですが、単位時間に対してオイラー法では 0.001 程度の誤差に対して、ルンゲクッタは 0.001の４乗、0.000000000001 程度の精度となり計算精度は圧倒的に良くなります。

Javascript におけるルンゲクッタ法の実装

本節ではルンゲクッタ法による時間発展の計算をBallクラスのメソッドとして実装します。具体的な実装は次のステップで行います。
（０）時間、時間間隔、1フレームあたりの計算回数の設定
（１）Ballクラスのプロパティに速度を追加
（２）Ballクラスのメソッドにルンゲクッタ法による計算アルゴリズムを追加
（３）「loop()」関数内で、上記メソッドを呼び出す

（０）時間、時間間隔、1フレームあたりの計算回数の設定

「時間」と「時間間隔」とは、仮想物理実験室内の「時間」とアルゴリズムで計算する際の「時間間隔」を指します。つまり、仮想物理実験室において「時間」＝「時間間隔×計算回数」となるわけです。先にも述べましたが、時間間隔が小さいほど計算精度が良くなりますが、その分だけ計算回数に対する「時間」の進み方は遅くなります。「window.requestAnimationFrame」関数を用いたアニメーションの場合、標準では１秒あたり60回（60fps）計算（描画）を行うため、「時間間隔」を小さくするほど動きはスローになってしまします。一方、時間間隔を大きくすると動きは早くなりますが、計算精度はガタ落ちになります。計算精度を上げつつ（時間間隔を小さくしつつ）、動きを早くしたいときに一般に行われるのが、描画の間引きで、１回の描画の度に複数回計算させればよいだけです。

  var t = 0;      //時刻
  var dt = 0.001; //時間刻み
  var skip = 500; //1フレームあたりの計算回数

仮想物理実験室内の時間は、１フレームあたり 0.001[s/回]×500[回] = 0.5[s] 進むことになります。もし、コンピュータの計算速度が十分であれば１秒あたり60回描画されるので、現実の世界１秒に対して、仮想物理実験室では30秒の時間がすぎることになります。もちろん１フレームあたりの計算回数を大きくし過ぎると、計算が追いつかずにフレームレートが下がり、カクカクとした動きになってしまいます。

（１）Ballクラスのプロパティを追加

ルンゲクッタ法を用いる場合、おもりの速度も必要になるのでプロパティに速度も追加しておきます。

  var Ball = function(x,y,z,vx,vy,vz){
    this.x = x;   this.y  = y;   this.z = z;
    this.vx = vx;   this.vy  = vy;   this.vz = vz;
  };
  var ball = new Ball(0, L, 300, 0, 0, 0);

（２）4次のルンゲクッタをBallクラスのメソッドとして追加

おもりの運動を計算するアルゴリズムをBallクラスのメソッドとして実装します。 Javascriptにてクラスのメソッドの定義は「クラス名.prototype.メソッド名」で行うことは先にも述べました。４次のルンゲクッタ法によるアルゴリズムをJavascript でコーディングした結果が次のとおりです。

  Ball.prototype.fx = function(t, x, y, z, vx, vy, vz){
    return vx;
  }
  Ball.prototype.fvx = function(t, x, y, z, vx, vy, vz){
    var l2 = Math.pow(x,2)  + Math.pow(y,2)  + Math.pow(z,2);
    var v2 = Math.pow(vx,2) + Math.pow(vy,2) + Math.pow(vz,2);
    return (g*z-v2) * x / l2 ;
  }
  Ball.prototype.fy = function(t, x, y, z, vx, vy, vz){
    return vy;
  }
  Ball.prototype.fvy = function(t, x, y, z, vx, vy, vz){
    var l2 = Math.pow(x,2)  + Math.pow(y,2)  + Math.pow(z,2);
    var v2 = Math.pow(vx,2) + Math.pow(vy,2) + Math.pow(vz,2);
    return (g*z-v2) * y / l2 ;
  }
  Ball.prototype.fz = function(t, x, y, z, vx, vy, vz){
    return vz;
  }
  Ball.prototype.fvz = function(t, x, y, z, vx, vy, vz){
    var l2 = Math.pow(x,2)  + Math.pow(y,2)  + Math.pow(z,2);
    var v2 = Math.pow(vx,2) + Math.pow(vy,2) + Math.pow(vz,2);
    return -g + (g*z-v2) * z / l2 ;
  }
  Ball.prototype.RungeKutta4 = function(){
    var k1 = new Array(6);
    var k2 = new Array(6);
    var k3 = new Array(6);
    var k4 = new Array(6);

    var x = this.x - poll.x;
    var y = this.y - poll.y;
    var z = this.z - poll.z;
    var vx = this.vx;
    var vy = this.vy;
    var vz = this.vz;
    k1[0]=dt*this.fx(t,x,y,z,vx,vy,vz);
    k1[1]=dt*this.fvx(t,x,y,z,vx,vy,vz);
    k1[2]=dt*this.fy(t,x,y,z,vx,vy,vz);
    k1[3]=dt*this.fvy(t,x,y,z,vx,vy,vz);
    k1[4]=dt*this.fz(t,x,y,z,vx,vy,vz);
    k1[5]=dt*this.fvz(t,x,y,z,vx,vy,vz);
    k2[0]=dt*this.fx(t+dt/2.0, x+k1[0]/2.0,y+k1[2]/2.0,z+k1[4]/2.0,vx+k1[1]/2.0,vy+k1[3]/2.0,vz+k1[5]/2.0);
    k2[1]=dt*this.fvx(t+dt/2.0,x+k1[0]/2.0,y+k1[2]/2.0,z+k1[4]/2.0,vx+k1[1]/2.0,vy+k1[3]/2.0,vz+k1[5]/2.0);
    k2[2]=dt*this.fy(t+dt/2.0, x+k1[0]/2.0,y+k1[2]/2.0,z+k1[4]/2.0,vx+k1[1]/2.0,vy+k1[3]/2.0,vz+k1[5]/2.0);
    k2[3]=dt*this.fvy(t+dt/2.0,x+k1[0]/2.0,y+k1[2]/2.0,z+k1[4]/2.0,vx+k1[1]/2.0,vy+k1[3]/2.0,vz+k1[5]/2.0);
    k2[4]=dt*this.fz(t+dt/2.0, x+k1[0]/2.0,y+k1[2]/2.0,z+k1[4]/2.0,vx+k1[1]/2.0,vy+k1[3]/2.0,vz+k1[5]/2.0);
    k2[5]=dt*this.fvz(t+dt/2.0,x+k1[0]/2.0,y+k1[2]/2.0,z+k1[4]/2.0,vx+k1[1]/2.0,vy+k1[3]/2.0,vz+k1[5]/2.0);
    k3[0]=dt*this.fx(t+dt/2.0, x+k2[0]/2.0,y+k2[2]/2.0,z+k2[4]/2.0,vx+k2[1]/2.0,vy+k2[3]/2.0,vz+k2[5]/2.0);
    k3[1]=dt*this.fvx(t+dt/2.0,x+k2[0]/2.0,y+k2[2]/2.0,z+k2[4]/2.0,vx+k2[1]/2.0,vy+k2[3]/2.0,vz+k2[5]/2.0);
    k3[2]=dt*this.fy(t+dt/2.0, x+k2[0]/2.0,y+k2[2]/2.0,z+k2[4]/2.0,vx+k2[1]/2.0,vy+k2[3]/2.0,vz+k2[5]/2.0);
    k3[3]=dt*this.fvy(t+dt/2.0,x+k2[0]/2.0,y+k2[2]/2.0,z+k2[4]/2.0,vx+k2[1]/2.0,vy+k2[3]/2.0,vz+k2[5]/2.0);
    k3[4]=dt*this.fz(t+dt/2.0, x+k2[0]/2.0,y+k2[2]/2.0,z+k2[4]/2.0,vx+k2[1]/2.0,vy+k2[3]/2.0,vz+k2[5]/2.0);
    k3[5]=dt*this.fvz(t+dt/2.0,x+k2[0]/2.0,y+k2[2]/2.0,z+k2[4]/2.0,vx+k2[1]/2.0,vy+k2[3]/2.0,vz+k2[5]/2.0);
    k4[0]=dt*this.fx(t+dt/2.0, x+k3[0],y+k3[2],z+k3[4],vx+k3[1],vy+k3[3],vz+k3[5]);
    k4[1]=dt*this.fvx(t+dt/2.0,x+k3[0],y+k3[2],z+k3[4],vx+k3[1],vy+k3[3],vz+k3[5]);
    k4[2]=dt*this.fy(t+dt/2.0, x+k3[0],y+k3[2],z+k3[4],vx+k3[1],vy+k3[3],vz+k3[5]);
    k4[3]=dt*this.fvy(t+dt/2.0,x+k3[0],y+k3[2],z+k3[4],vx+k3[1],vy+k3[3],vz+k3[5]);
    k4[4]=dt*this.fz(t+dt/2.0, x+k3[0],y+k3[2],z+k3[4],vx+k3[1],vy+k3[3],vz+k3[5]);
    k4[5]=dt*this.fvz(t+dt/2.0,x+k3[0],y+k3[2],z+k3[4],vx+k3[1],vy+k3[3],vz+k3[5]);
    this.x  +=  (k1[0]+2.0*k2[0]+2.0*k3[0]+k4[0])/6.0;
    this.vx +=  (k1[1]+2.0*k2[1]+2.0*k3[1]+k4[1])/6.0;
    this.y  +=  (k1[2]+2.0*k2[2]+2.0*k3[2]+k4[2])/6.0;
    this.vy +=  (k1[3]+2.0*k2[3]+2.0*k3[3]+k4[3])/6.0;
    this.z  +=  (k1[4]+2.0*k2[4]+2.0*k3[4]+k4[4])/6.0;
    this.vz +=  (k1[5]+2.0*k2[5]+2.0*k3[5]+k4[5])/6.0;
  }

ルンゲクッタ法は非常に汎用性が高く、一般的な微分方程式で適用可能です。上記の

  Ball.prototype.fx = function(t, x, y, z, vx, vy, vz){}
  Ball.prototype.fvx = function(t, x, y, z, vx, vy, vz){}
  Ball.prototype.fy = function(t, x, y, z, vx, vy, vz){}
  Ball.prototype.fvy = function(t, x, y, z, vx, vy, vz){}
  Ball.prototype.fz = function(t, x, y, z, vx, vy, vz){}
  Ball.prototype.fvz = function(t, x, y, z, vx, vy, vz){}

の関数の中身を微分方程式で与えられる項とするだけです。一度使い方を覚えると応用範囲は非常に広いです。

（３）「loop()」関数内で、上記メソッドを呼び出す

計算アルゴリズムをクラスのメソッドとして定義しただけでは、当たり前ですがまだ動きません。具体的にメソッドを呼び出す必要があります。もちろん計算結果を描画してアニメーションしたいわけなので、「loop()」関数内でメソッドを呼び出す必要があります。「loop()」関数は、処理落ちがなければ１秒あたり60回呼び出されるわけですが、その際に「skip」で指定した回数だけメソッドを呼び出します。

  function loop() {
    for(var i=1; i<=skip; i++ ) ball.RungeKutta4();
    t += dt * skip;
  （省略）
  }

実行結果

以下の図は実行画面のキャプチャです。実際の実行画面は「サンプル４－２」をご覧下さい。

以下はデモページのキャプチャ画象です → デモページへ

インターフェースの実装（物理量の出力とボタンと設置）

ここから、Three.jsの使い方に戻ります。仮想物理実験室でシミュレートする目的の一つは、おもりの位置や張力などの物理量の時間変化を調べることです。本節では単純に計算結果を画面に描画するプログラムをJavascriptで実装します。また、HTMLファイルを読み込んだ直後にスタートするのでは使い勝手が悪いので、「スタート」ボタン「ストップ」ボタン、さらには「リセット」ボタンを作成します。

Javascript によるHTML文書の書き換え

Javascript を利用することで動的にHTML文書を書き換えることができます。そのためには、Document Object Model（以下、DOM）と呼ばれる仕組みを理解する必要があります。 DOM とはHTML文書やXML文書の中身を Javascript などで操作するためのAPIで、いろいろなことができます。本稿では、各時刻における球の座標、球の速度、ひもの長さ、ひもの張力、最大張力を DOM を用いて、次のステップで出力します。

（１）HTML の body 要素に出力先の要素を追加
（２）HTMLに出力するクラスメソッドを宣言
（３）張力を計算するクラスメソッドを宣言
（４）CSS を style 要素に追加

（１）HTML の body 要素に出力先の要素を追加

HTML の body 要素に出力先として、id名を設定した span 要素を追加します。

<div id="status">
<h2>ステータス<button onclick="startPauseButton();" id="startPauseButton">スタート</button><button onclick="resetButton();">リセット</button></h2>
  <table>
  <tr>
    <td>時刻[s]</td><td><span id="ft"></span></td>
  </tr>
  <tr>
    <td>球の座標[m]<br />(x,y,z)</td><td><span id="fx"></span> <span id="fy"></span> <span id="fz"></span></td>
  </tr>
  <tr>
    <td>球の速度[m/s]<br />(vx,vy,vz)</td><td><span id="fvx"></span> <span id="fvy"></span> <span id="fvz"></span></td>
  </tr>
  <tr>
    <td>ひもの長さ[m]</td><td><span id="fL"></span></td>
  </tr>
  <tr>
    <td>ひもの張力[N]</td><td><span id="ftension"></span></td>
  </tr>
  <tr>
    <td>最大張力[N]</td><td><span id="ftension_max"></span></td>
  </tr>
  </table>
</div>

（２）HTMLに出力するクラスメソッドを宣言

id名で指定した要素の中身に Javascript で出力します。その際にDOMの仕組みを理解する必要があります。 id名で指定した要素の中身に文字列を出力するには、Javascript で次のようにコーディングします。

document.getElementById("id名").innerHTML = 文字列

上記の「document」はHTML文書を指します。次の「getElementById("id名")」はid名で指定した要素を指し、「innerHTML」は要素の中身を指します。つまり、上の例は「HTML文書の中のid名で指定された要素の中身」を「文字列」とするという意味です。先に用意した span 要素に出力するための関数を、Ballクラスのメソッドとして用意します。

  Ball.prototype.write = function(){
    document.getElementById("fx").innerHTML =  (this.x).toFixed(1);
    document.getElementById("fy").innerHTML =  (this.y).toFixed(1);
    document.getElementById("fz").innerHTML =  (this.z).toFixed(1);
    document.getElementById("fvx").innerHTML =  (this.vx).toFixed(1);
    document.getElementById("fvy").innerHTML =  (this.vy).toFixed(1);
    document.getElementById("fvz").innerHTML =  (this.vz).toFixed(1);
    var L = Math.sqrt( Math.pow(this.x-poll.x,2)  + Math.pow(this.y-poll.y,2)  + Math.pow(this.z-poll.z,2) );
    document.getElementById("fL").innerHTML =  (L).toFixed(4);
    document.getElementById("ftension").innerHTML =  Math.abs(this.tension()).toFixed(2);
    document.getElementById("ftension_max").innerHTML =  (tension_max).toFixed(2);
    document.getElementById("ft").innerHTML =  (t).toFixed(1);
  }

ただし、「this」は宣言したオブジェクト自身を指し、「this.x」は自分自身のプロパティを参照しています。また、「.toFixed(1)」は小数以下の桁数を指定するためのNumberクラスのメソッド、「this.tension()」は次で定義する張力を計算するBallクラスのメソッドです。

（３）張力を計算するクラスメソッドを宣言

張力は、単振子の運動方程式を示した際の「 $\alpha$ 」から得られます。「 $\alpha$ 」は式(4)で示しているので、張力の計算を Javascript で次のように実装します。

  Ball.prototype.tension = function() {
    var L  = Math.sqrt(Math.pow(this.x,2) + Math.pow(this.y,2) + Math.pow(this.z,2));
    var v2 = Math.pow(this.vx,2) + Math.pow(this.vy,2) + Math.pow(this.vz,2);
    var tension = (this.m * (-g*(this.z-poll.z)+v2) )/L; //張力
    if(tension_max < Math.max(tension)) tension_max = tension; (1)
    return tension;
  }

張力の最大値を「tension_max」と表し、もし「tension_max」よりも大きな「tension」が加わった時に、「tension_max」の値を更新しています。

（４）CSS を style 要素に追加

最後に、見栄えを整えるための CSS を style 要素に追加します。 CSSは head 要素のなかの style 要素の中に記述します。

div#status *{
  font-size:small;
}
div#status{
  float:left;
  width:200px;
  background-color: #EEEEEE;
}

ボタンの設置とイベントの追加

ボタンは HTML の「button」要素で簡単に実現することができます。さらにイベント属性のの一つである「onclick」を設定することで、クリック時に実行する Javascriptの関数を指定することができます。

<button onclick="startPauseButton();" id="startPauseButton">スタート</button>
<button onclick="resetButton();">リセット</button>

上記のうちスタートボタンには id名が設定されています。これは、ボタン要素の中身を状態によって書き換えることを意図しています。つまり、実行プログラムの状態を「ポーズ」と「実行中」の２つとし、状態が「実行中」のときはボタン要素の中身を「ストップ」とし、状態が「ポーズ」のときはボタン要素の中身を「スタート」します。

  function startPauseButton(){
    if(!pause) pause = true;
    else pause = false;
  }
  function resetButton(){
    t=0;
    ball.x = 0;
    ball.y = L;
    ball.z = poll.z;
    ball.vx = 0;
    ball.vy = 0;
    ball.vz = 0;
  }

張力により糸の色を変化させる

最後に、張力の大きさによってひもの色を変化させます。張力が最大張力の場合に赤色、張力が０の場合に白色となるように指定します。ひもの色は「loop()」関数の中で直線を描画する「Line」クラスのオブジェクト「line」を宣言時に、「color」プロパティを16進数で指定することで設定できます。具体的には次のように記述します。

    //2点間の線を引く
    var geometry = new THREE.Geometry();
    geometry.vertices.push( new THREE.Vertex( new THREE.Vector3( poll.x, poll.y, poll.z) ) );
    geometry.vertices.push( new THREE.Vertex( new THREE.Vector3( ball.x, ball.y, ball.z) ) );

    var rr = parseInt(ball.tension()/tension_max * 16).toString(16) + parseInt(ball.tension()/tension_max * 16).toString(16); //(1)
    var line = new THREE.Line( geometry, new THREE.LineBasicMaterial( { color: "0x" + rr + "0000"  } ) ); //(2)
    scene.add( line );//シーンに追加

上記の(1)は、赤色の大きさを決めるために「張力／最大張力」を計算し、16段階（0,1,2,～9,A～F）で表現します。 (1)で得られた16進数を用いて「color」プロパティを(2)で設定します。

実行結果

以下の図は実行画面のキャプチャです。実際の実行画面は「サンプル４－３」をご覧下さい。

以下はデモページのキャプチャ画象です → デモページへ

グラフの描画（Javascript ライブラリ flotr2 の使い方）

前節では物理量をリアルタイムに表示しましたが、やはり物理シミュレータとしては、グラフがほしいところです。本節では、Javascript 用のグラフライブラリflotr2を利用して、物理量の時間発展をリアルタイムにグラフ描画することを行います。 Three.js と組み合わせて利用する場合、個人的には flotr2 が一番使いやすかったです。

flotr2 のダウンロード

flotr2 のダウンロードは、「https://github.com/HumbleSoftware/Flotr2」にアクセスし、下図の「ZIP」をクリックして全ファイルをダウンロードします。 flotr2 を使用する際には「flotr2.min.js」だけで十分ですが、サンプルも同包されているので、暇な時に見てみるとインスピレーションが湧いてくることと思います。

「Three.js」と同じフォルダにコピーしてください。これで準備完了です。

flotr2 の動作確認

次のプログラムソースは、 $\sin(\omega t)$ と $\cos(\omega t)$ を描画するサンプルです。コピー＆ペーストして動作確認をおこなってください。

<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>flotr2 の動作確認</title>
<script src="flotr2.min.js"></script>
<style>
body {width:650px}
div#graph {
  float:left;
  margin: 10px 0px 0px 0px;
  width : 400px;
  height: 300px;
}
div#graph canvas {
  overflow : visible;
}
</style>
<script>
  var d1 = [], var d2 = [];
  function drow(){
    var omega = Math.PI/2;
    for(var i=-2; i<=2; i+=0.01){
      d1.push([i, Math.sin(omega*i)]);
      d2.push([i, Math.cos(omega*i)]);
    }
    basic_legend(document.getElementById("graph"));  //図の描画
  }
  function basic_legend(container) {
    var data, graph, i;
    data = [
      { data : d1, label :'sin' },   //グラフ１のラベル
      { data : d2, label :'cos' }    //グラフ２のラベル
    ];
    // ラベルのフォーマットを決定する関数
    function labelFn (label) {
      return label;
    }
    // グラフを描画する
    graph = Flotr.draw(container, data, {
      legend : {                    // 凡例の設定
        position : 'nw',            // 凡例の位置（nw：north-west の略）
        labelFormatter : labelFn,   // ラベルのフォーマット関数を指定
        backgroundColor : '#D2E8FF' // 凡例の背景色
      },
      yaxis : {                     // y軸の範囲を指定
              max : 1.1,
              min : -1.1
            },
      HtmlText : false              //ラベルをHTMLテキストにするか否か
      });
  }
</script>
</head>

<body onload="drow();">
<div id="graph"></div>
</body>
</html>

実行結果

flotr2 の基本的な使い方

flotr2 も Three.js の場合と同様、HTML5 の canvas 要素を動的に生成し、その中に描画します。本節では、Three.js を利用したときと同様に、キャンバスの額縁に相当する div 要素を予め用意し、そのサイズを CSS で指定します。 flotr2 にてx-y平面のグラフを描画するには、グラフ化したい[xの値, yの値]の組を配列化したデータを用意します。データの配列化は

  var d1 = [];
  d1.push([x1の値, y1の値]);
  d1.push([x2の値, y2の値]);
  d1.push([x3の値, y3の値]);
  ・・・

とします。複数のグラフを同時に描画するには、配列化されたデータをそれぞれ用意します。あとはプログラム中のコメントを見れば、大体の意味は理解することができます。また、各種プロパティはflotr2の公式ドキュメントをご覧下さい。

flotr2 の基本的な使い方２（アニメーション）

物理シミュレータでは、物理量の時間発展のリアルタイムで描画を行いたいわけですが、 Three.jsと同様、「 window.requestAnimationFrame(loop)」を利用して、「loop()」関数内で配列化されたグラフデータを用意することで、グラフのアニメーションを実行することができます。

  var t  = 0;    //時刻
  var dt = 0.05; //時間刻み
  var d1 = []; var d2 = [];
  function loop() {
    t += dt;
    omega = Math.PI/2;
    d1.push([t, Math.sin(omega*t)]);
    d2.push([t, Math.cos(omega*t)]);
    if(d1.length > 100) {
      d1.shift();
      d2.shift();
    }
    basic_legend(document.getElementById("graph"));  //図の描画
    window.requestAnimationFrame(loop);
  }

「shift();」は、配列の先頭のインデックスを削除するメソッドです。データ数が一定量に達したら、配列の一番古い座標データを削除します。

実行結果

物理量のリアルタイムグラフ描画

ここまで来れば、単振子シミュレータに物理量のリアルタイムグラフ描画を追加することは簡単です。ここでは、時刻t に対するおもりの z座標と張力のグラフを追加します。「loop()」関数に[時刻,z座標]と[時刻,張力]の座標データを配列化するだけです。

  d1.push([t, ball.tension()]);
  d2.push([t, ball.z]);
  if(d1.length > 100) {
    d1.shift();
    d2.shift();
  }

実行結果

以下の図は実行画面のキャプチャです。実際の実行画面は「サンプル４－４」をご覧下さい。

以下はデモページのキャプチャ画象です → デモページへ

パート２の目的である単振子シミュレータはここで完成となります。あとは、Three.js を勉強中に見つけた「」

おまけ

GUIによるパラメータの変更（dat.gui の利用）

「dat.gui」とはGoogle の Data Arts Team が開発した Javascript をグラフィカルにコントロールするためのライブラリです。デモページに移動し、右上のコントローラーにあるバーをスライドしてみてください。おもりのスケールを「0.1」から「10」まで変更できます。

以下の図は実行画面のキャプチャです。実際の実行画面は「サンプル４－５」をご覧下さい。

以下はデモページのキャプチャ画象です → デモページへ

設置も簡単で、 head 要素内で、「DAT.GUI.min.js」を読み込み、「loop()」関数内に

    var gui = new DAT.GUI(); // DAT.GUI クラスのオブジェクトを宣言
    gui.add(ball.object.scale, 'x', 0.1, 10, 0.1);
    gui.add(ball.object.scale, 'y', 0.1, 10, 0.1);
    gui.add(ball.object.scale, 'z', 0.1, 10, 0.1);

と記述するだけです。利用するにはhttp://workshop.chromeexperiments.com/examples/gui/#1--Basic-Usageの右下にある「DAT.GUI.min.js」をダウンロードしてください。

Ballクラスのオブジェクトの配列化

初期値の違いによる運動の違いを比較したい場合、異なる初期値の運動を同時に描画することで理解しやすくなります。そのような場合、Ballクラスのオブジェクトを配列化することで簡単に実現することができます。本節では、おもりにz方向に異なる初速度を与えた場合の運動を比較します。

  var Ball = function(m,x,y,z,vx,vy,vz){
    this.m = m;
    this.x = x;   this.y  = y;   this.z = z;
    this.vx = vx;   this.vy  = vy;   this.vz = vz;
  };
  var ball = new Array();
  for(var i=0; i<5; i++){
     ball[i] = new Ball(1, 0, L, 300, 0, 0, i*5);
  }

以下の図は実行画面のキャプチャです。実際の実行画面は「サンプル４－６」をご覧下さい。

以下はデモページのキャプチャ画象です → デモページへ

パート３では、いよいよ２重振り子シミュレータを完成させます。

次へ：HTML5による物理シミュレーション環境の構築～WebGLライブラリThree.js 入門（３／３）～

	MEMSパークコンソーシアム設立20周年記念シンポジウムにおいて「国際イノベーションコンテスト」世界１位入賞アプリを展示しました 2024.12.29 【大草芳江｜TOPICS】
	【受講生募集】『natural science 科学・技術講座』新講座のご案内 2024.01.09 【大草芳江｜TOPICS】
	サイエンス・デイオブザイヤー2023贈賞式（文部科学大臣賞表彰等）を開催しました 2023.11.07 【大草芳江｜TOPICS】
	■「natural science 科学・技術講座」夏休み短期講座のご案内 2023.07.14 【遠藤理平｜TOPICS】
	「国際イノベーションコンテスト2022世界大会」でnatural science『科学・技術講座』チームが世界3等入賞 2023.07.12 【大草芳江｜TOPICS｜パブリシティ】
	サイエンス・デイ限定『学都「仙台・宮城」サイエンスマップ～光編～』第7版プレゼント申込開始（先着500名）！ 2023.07.08 【遠藤理平｜TOPICS】
	学都「仙台・宮城」サイエンス・デイ2023　7月16日（日）開催！ 2023.07.08 【大草芳江｜TOPICS】
	人材募集のご案内 2022.08.19 【大草芳江｜TOPICS】
	学都「仙台・宮城」サイエンス・デイ2022　7月17日（日）開催！ 2022.07.01 【大草芳江｜TOPICS】
	「第13回国際イノベーションコンテスト2022」国内予選大会　natural science チームが第３位入賞、４年連続通算８回目の世界大会出場へ 2022.05.23 【大草芳江｜TOPICS】
	「キャンパスベンチャーグランプリ2021」東北大会で最優秀賞、全国大会で日刊工業新聞社賞を受賞 2022.03.09 【大草芳江｜TOPICS】
	【プレスリリース】「第12回国際イノベーションコンテスト2021」世界大会　natural science チームが世界３等入賞 2022.01.17 【大草芳江｜TOPICS】
	【第８話】有限の高さの障壁へ照射アニメーション【Pythonコピペで量子力学完全攻略マニュアル】 2021.09.29 【遠藤理平｜仮想物理実験室】
	【第７話】無限に高い障壁に向けた電子パルスの照射アニメーション【Pythonコピペで量子力学完全攻略マニュアル】 2021.09.24 【遠藤理平｜仮想物理実験室】
	【第６話】無限に高い障壁へ照射アニメーション【Pythonコピペで量子力学完全攻略マニュアル】 2021.09.23 【遠藤理平｜仮想物理実験室】
	【第５話】電子パルスの運動アニメーション【Pythonコピペで量子力学完全攻略マニュアル】 2021.09.21 【遠藤理平｜仮想物理実験室】
	【第４話】電子パルスの作り方【Pythonコピペで量子力学完全攻略マニュアル】 2021.09.20 【遠藤理平｜仮想物理実験室】
	【第３話】自由粒子の運動アニメーション【Pythonコピペで量子力学完全攻略マニュアル】 2021.09.19 【遠藤理平｜仮想物理実験室】
	【第２話】自由粒子のスナップショット【Pythonコピペで量子力学完全攻略マニュアル】 2021.09.18 【遠藤理平｜仮想物理実験室】
	【第１話】プログラムの動作確認【Pythonコピペで量子力学完全攻略マニュアル】 2021.09.17 【遠藤理平｜仮想物理実験室】

HTML5による物理シミュレーション環境の構築 ～WebGLライブラリThree.js 入門（２／３）～

目次

パート１ （すべて表示）

パート２

パート３ （すべて表示）

仮想物理実験室の構築

床の描画

サンプル４：tutorial4.html（仮想物理実験室）

実行結果

支柱・おもり・ひもの描画

Javascript におけるクラス

PollクラスとBallクラスの定義とオブジェクトの宣言

ひもの描画（直線）

実行結果

ニュートンの運動方程式

ニュートンの運動方程式とは？

単振子の運動方程式

【物理に少し詳しい方向け説明】

微分方程式の数値解計算アルゴリズム（４次のルンゲクッタ法）の実装

そもそも数値計算とは？

計算アルゴリズムと計算精度

精度の次数

Javascript におけるルンゲクッタ法の実装

（０）時間、時間間隔、1フレームあたりの計算回数の設定

（１）Ballクラスのプロパティを追加

（２）4次のルンゲクッタをBallクラスのメソッドとして追加

（３）「loop()」関数内で、上記メソッドを呼び出す

実行結果

インターフェースの実装（物理量の出力とボタンと設置）

Javascript によるHTML文書の書き換え

（１）HTML の body 要素に出力先の要素を追加

（２）HTMLに出力するクラスメソッドを宣言

（３）張力を計算するクラスメソッドを宣言

（４）CSS を style 要素に追加

ボタンの設置とイベントの追加

張力により糸の色を変化させる

実行結果

グラフの描画（Javascript ライブラリ flotr2 の使い方）

flotr2 のダウンロード

flotr2 の動作確認

実行結果

flotr2 の基本的な使い方

flotr2 の基本的な使い方２（アニメーション）

実行結果

物理量のリアルタイムグラフ描画

実行結果

おまけ

GUIによるパラメータの変更（dat.gui の利用）

Ballクラスのオブジェクトの配列化

関連記事

OpenGL入門

TIPS 集

WebGL

仮想物理実験室

Ranking アクセスランキング

HTML5による物理シミュレーション環境の構築～WebGLライブラリThree.js 入門（２／３）～

パート１（すべて表示）

パート３（すべて表示）
