【1-1-1】物理量について

文責：遠藤理平（2009年12月21日）カテゴリ：コンピュータ・シミュレーション講座授業日誌(81)｜仮想物理実験室(325)

「コンピュータ・シミュレーション講座」の案内でも触れましたが、自然科学とは、「いつでも」「どこでも」「誰でも」同じ条件であれば必ず起きる、もしくは起こすことができる（客観的・普遍的）自然現象を対象に、その因果関係（自然法則）を理解して組み立てることを目的とした学問体系です。その中で物理学とは、自然界における様々な現象と、それを構成する物質の振る舞いとの因果関係（特に物理法則と呼ばれる）を理解することを目的とします。物理学ではその因果関係を「数学」という言語で記述します。

物理学は、物理量という客観的に測定可能な量を定義し、複数の物理量間の因果関係（＝物理法則）を導きます。

物理量１「時刻」「位置」（1次元の場合）

物理学で最初に出てくる物理量です。「[]」の中は単位を記述します。物理量同士の因果関係を理解するときに、この単位が非常に重要な意味を持ちます。今後、具体的に説明してきます。上記は1次元の場合ですが、3次元に拡張します。

物理量１「位置」（3次元の場合）：位置ベクトル

「r」は位置という物理量を表すベクトル（位置ベクトル）です。物理量の表し方には、「大きさ」のみを持つ量を「スカラー量」と、「大きさ」と「方向」の両方を持つ「ベクトル量」とがあり（ほかにもテンソル量がある）、前述の「物理量１」の時刻「t」はスカラー量、位置「r」はベクトル量です。高校数学で学習するベクトル量は頭に矢印で表現しますが、大学以降では太字（＋斜体）で表します。

VisualC++ ＋ OpenGL プログラミング

「仮想物理実験室の構築（ver1.2）」をベースにプログラミングしますので、仮想実験室を構築しておいてください。１つのボールが３次元空間に静止していることを例に、シミュレーションします（といっても静止してますが）。

仮想物理実験室変数の定義

C言語の「構造体」を利用して、ボールの位置を記述します。

//--------------------------------------------------------
// 仮想物理実験室変数の定義
//--------------------------------------------------------
double t = 0.0;  //時刻
double dt= 0.01; //時間刻み
int tn = 0;      //ステップ数

// ボールの定義
struct BALL { //構造体の定義
  double x;
  double y;
  double z;
};
BALL ball1 = { //変数の宣言＋初期値の設定
  0.0, //x
  0.0, //y
  20.0 //z
};

「x」「y」「z」をメンバに持つ「BALL」という構造体を定義し、「BALL」型の変数「ball1」を宣言と同時に初期値を設定しています。

ボールの描画

「Culculate()」と「DrawStructure()」の定義を以下のように書き換えます。

//--------------------------------------------------------
// 計算と物体の描画
//--------------------------------------------------------
void Culculate(){
  t = dt * double(tn);
  tn++;
}
void DrawStructure(){
  glPushMatrix();
    glMaterialfv(GL_FRONT, GL_AMBIENT, ms_ruby.ambient);
    glMaterialfv(GL_FRONT, GL_DIFFUSE, ms_ruby.diffuse);
    glMaterialfv(GL_FRONT, GL_SPECULAR, ms_ruby.specular);
    glMaterialfv(GL_FRONT, GL_SHININESS, &ms_ruby.shininess);
    glTranslated(ball1.x, ball1.y, ball1.z); //平行移動値の設定
    glutSolidSphere(4.0, 20, 20);            //引数：(半径, Z軸まわりの分割数, Z軸に沿った分割数)
  glPopMatrix();
}

「ball1.x」「ball1.y」「ball1.z」は、構造体「BALL」の変数「ball1」のメンバを呼び出しています。

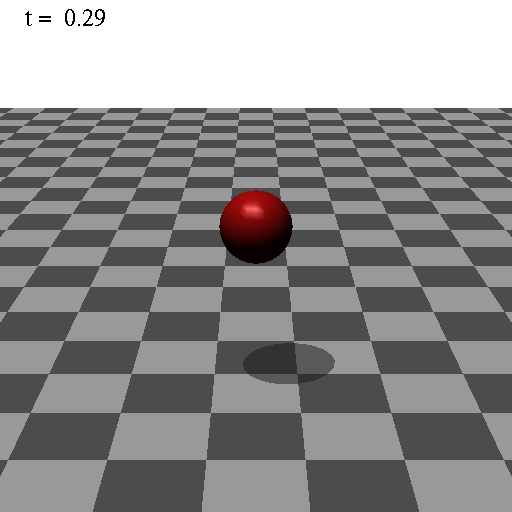

実行結果
